締付1回転半で安価 サンクイックナット
サンクイックナット ★締付けがワンタッチでできる!★
〜押し込むだけの簡単操作ですので
 他のナットに比較して作業性は30倍!
 締め付け困難な個所、仮締めに威力を発揮〜
【用途】
  • 高い場所での作業、屋外作業、鉄塔作業
  • 出荷前検査の仮止め
  • 機械部品、カバー、工具の取り付け
  • プレスの金型用
  • 高圧釜、濾過器
  • ゆるみ止め個所、船舶機器、輸送機器
    ……等々


【特長】
◆最も理想的な特許構造で他に類を見ないナット

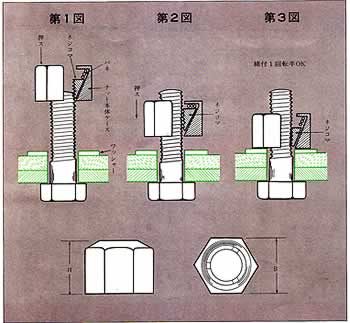

  既存のナットを回転させてねじ締めを行なう方法の概念を根底より覆したのがクイックナットで、クイックケース(通常のナットの相当部)の内側をテーパー状の構造にし、くさび状のネジコマ(通常のナットのねじ相当部)を内側に3個分三分し、はめ込んだ構造をしています。また、3個のネジコマを一体化するためにワッシャーを投入し、これらを常時一定の箇所に固定するように線バネ(ステンレス304)を挿入して、固定する特許構造です。
◆締付個所まで無回転で直進挿入できます。締付けは1回転半でOK!
  既存のナットは、回転させながらボルトのネジ先とナットを合わせてねじ込みますが、クイックナットはボルトのネジ先へ押し込むだけで速やかに締付個所まで押入できます。それは押す力でネジがクイックナットケースのテーパー状上部の広い個所に移動し、ボルトの外径よりもネジコマ3個の内径が大きくなり、3個のネジコマがボルトのネジを飛び越えて無回転で締付個所まで入るためです。
ボルトのネジコマが噛み合う個所から締付まで1回転〜1回転半回せば固定します。
◆締付けトルクは最大級、ボルトのネジ部ひっかかり率95%、ゆるまない構造
  締め付けトルク試験の結果、クイックナットのテーパーとネジコマがボルトのネジとの間でくさび状に締め付けができるため、接触面でのかみ合いが三次元的な働きが出て、クイックナットの締め付けトルク強度は、計測不可能なほど最大級の数値を示します。また、従来のボルト及びナットのひっかかり率は65〜75%ですが、この構造によりボルトのネジ部の谷底まで食いつく状態となり、引っかかり率は最大となります。
◆ボルトのネジ破損があっても締め付け可能
  従来、ボルト及びネットのネジ部の打傷、山崩、錆、あるいはネジピッチの違いのときは作業不可でしたが、クイックナットならこのようなときでも簡単に締め付けできます。
◆締付困難な場所での作業性は良い
  クイックナットは押し込むのみの作業のために、飛躍的な作業の向上につながります。
